A pákový plovákový odvaděč kondenzátu představuje jedno z nejspolehlivějších mechanických řešení pro odstraňování kondenzátu v průmyslových parních systémech. Tato zařízení fungují na jednoduchém, ale účinném principu: pomocí vztlakových sil snímat přítomnost kondenzátu a automaticky jej vypouštět a přitom blokovat únik živé páry. Díky tomu jsou nepostradatelné v textilních továrnách, farmaceutické výrobě, zařízeních na zpracování potravin a chemických závodech, kde přesné řízení kondenzátu přímo ovlivňuje energetickou účinnost a životnost zařízení.
Na rozdíl od provedení termostatických nebo obrácených věder, plovákový odvaděč kondenzátu systémy vynikají zvládáním vysokého zatížení kondenzátem s minimálními nároky na údržbu. Absence složitých pohyblivých částí znamená méně míst selhání a nižší náklady na životní cyklus po dobu 15 až 20 let nepřetržitého provozu.
Základem každého pákového plovákového odvaděče kondenzátu je jednoduchý mechanický koncept: detekce kondenzátu prostřednictvím přemístění. Když se kondenzát nahromadí v těle sifonu, zvýší se vztlak vnitřní plovákové komory. Když plovák stoupá v reakci na zvyšující se hladinu kapaliny, mechanicky aktivuje pákový systém spojený s vypouštěcím ventilem.
Tato páka zesiluje sílu plováku směřující vzhůru, čímž převádí skromný vztlak v dostatečnou mechanickou výhodu k otevření sedla hlavního ventilu proti tlakovému rozdílu napříč lapačem. Typický pákový poměr 3:1 až 5:1 zajišťuje, že i lehká akumulace kondenzátu vytváří dostatečnou otevírací sílu.
Jakmile se ventil otevře, kondenzát vytéká výstupním otvorem pod tlakovým rozdílem mezi parní komorou a vratným potrubím. Průtok pokračuje tak dlouho, dokud zůstává přítomen kondenzát a plovák zůstává zvednutý. Rychlost vypouštění závisí na výšce zdvihu ventilu, průměru otvoru a poklesu tlaku v odlučovači.
Jak kondenzát odtéká, hladina kapaliny uvnitř tělesa sifonu klesá. Plovák klesá s klesající hladinou kondenzátu a pákový mechanismus postupně snižuje otevírání ventilu. Jakmile je všechen kondenzát vytlačen, plovák spočívá ve své nejnižší poloze a pružinový nebo pilotně ovládaný mechanismus zaklapne ventil, čímž se utěsní proti vnikání živé páry.
Moderní pákové plovákové odvaděče kondenzátu využívají tři základní materiály v závislosti na provozních podmínkách:
Plováková komora je obrobena nebo odlita jako utěsněná dutina v těle pasti. Jeho objem a tvar určují efektivní vztlak plováku a hladinu kondenzátu, na kterou lapač reaguje. Větší komory poskytují stabilnější, tlumený provoz vhodný pro kolísavé zatížení páry, zatímco kompaktní konstrukce rychle reagují na tvorbu kondenzátu. Komora musí odolávat korozi z kyselého kondenzátu; mnoho výrobců používá ochranné nátěry nebo volí kombinace materiálů odolných proti korozi.
Precizně obrobený otočný bod umožňuje volné otáčení páky bez váznutí. Samotná páka je obvykle vyrobena z litiny nebo tvárné litiny, kalené v oblastech s vysokým namáháním. Spojení mezi plovákovou tyčí a ramenem páky obsahuje mechanické zarážky, které zabraňují přejetí a prasknutí. Některé pokročilé konstrukce používají jehlová ložiska na čepu ke snížení tření a prodloužení intervalů údržby.
Kotouč ventilu musí spolehlivě těsnit při tlacích v rozmezí od téměř atmosférického do 40 barů. Většina pákových plovákových lapačů využívá měkké sedlo s použitím elastomerových nebo PTFE kroužků, které se přizpůsobí menším povrchovým nedokonalostem. Alternativy s pevným uložením s povrchy z nerezové oceli nebo karbidu wolframu vyhovují aplikacím s abrazivním nebo lepkavým kondenzátem. Vývrt sedla ventilu je přesně broušený, aby bylo zajištěno soustředné těsnění a minimální úniky.
Kombinace pákového plovákového mechanismu s termostatickým prvkem řeší jednu slabinu čistých plovákových lapačů: jejich neschopnost zvládnout odvzdušňování během spouštění. Plovák-termostatické hybridy integrují bimetalový pásek nebo kapsli, která se otevře nezávisle, když teplota kondenzátu klesne pod saturaci, a umožní tak uniknout zachycenému vzduchu. To zabraňuje vázání vzduchu v parních potrubích a poskytuje vynikající výkon během fází zahřívání systému.
Standardní vertikální tělesa nebo tělesa s úhlovým vzorem vyhovují aplikacím s odbočkami, kde kondenzát proudí dolů do sifonu. Horizontální nebo obrácené konfigurace fungují pro parní potrubí instalované pod podlahou závodu nebo v prostorách, kde je vertikální montáž nepraktická. Orientace plovákové komory se mění, ale základní princip páky zůstává stejný.
Výrobci nabízejí více průměrů otvorů (typicky 3 mm až 12 mm), aby odpovídaly očekávanému zatížení kondenzátu. Příliš malá sifon bude zálohovat kondenzát a způsobit vodní rázy; předimenzované odvaděče odvádějí odpadní páru a snižují účinnost. Správné dimenzování vyžaduje výpočet rychlosti tvorby kondenzátu v kg/h na základě příkonu páry, procesního zatížení a kvality izolace.
Pákové plovákové odvaděče kondenzátu fungují efektivně v širokém tlakovém spektru. Nízkotlaké aplikace (0,5 až 2 bar) těží z citlivosti odvaděče na malé objemy kondenzátu. Středotlaké provozy (2 až 10 bar) představují optimální provozní zónu, kde je odezva plováku rychlá a opotřebení je minimalizováno. Vysokotlaký provoz (10 až 40 barů) vyžaduje robustní materiály a pečlivý výběr sedla ventilu, aby odolal erozivním rychlostem vypouštění.
Jediný plovákový odvaděč obvykle zvládne 200 až 2000 kg/h kondenzátu v závislosti na velikosti a jmenovitém tlaku. Na rozdíl od termostatických odvaděčů, které se potýkají s proměnlivým zatížením, konstrukce pákového plováku udržují stabilní rychlost vypouštění při výkyvech objemu kondenzátu. Díky tomu jsou ideální pro dávkové procesy nebo aplikace, kde potřeba páry každou hodinu kolísá.
Cykly vytváření a vypouštění kondenzátu se během provozu nepřetržitě opakují. Dobře vyladěný pákový odvaděč reaguje během 15 až 30 sekund na nahromadění kondenzátu, minimalizuje zálohování a zabraňuje vodním rázům. Frekvence cyklování závisí na velikosti odvaděče vzhledem k průměru parního potrubí; Typická průmyslová zařízení cyklují jednou za 2 až 5 minut při ustáleném provozu.
Vzduch přítomný v parních potrubích představuje výzvu pro všechny typy odvaděčů. Čisté konstrukce plováků nemohou odvzdušňovat vzduch při saturační teplotě, protože plovák zůstává ponořen v kapalině. Kombinované konstrukce s termostatickými prvky to překonávají otevřením pilotního ventilu, když teplota kondenzátu klesne, čímž se uvolní zachycený vzduch, než se obnoví normální provoz plováku. Zařízení, která trpí chronickým vázáním vzduchu, by měla specifikovat plovákové termostatické lapače nebo instalovat vyhrazené větrací otvory.
| Funkce | Pákový plovákový lapač | Past na obrácený kbelík | Termostatická sifon |
|---|---|---|---|
| Kapacita manipulace s kondenzátem | Výborně | Dobře | Omezeno při vysokém zatížení |
| Odvod vzduchu | Špatné bez termostatického prvku | Automaticky přes větrací otvor kbelíku | Automatické otevřením |
| Frekvence údržby | Nízká až střední | Střední až vysoká | Mírný |
| Reakce na změny zatížení | Velmi citlivý | Dobře | Pomalejší odezva |
| náklady | Mírný | Mírný | Nízká |
Plovákové odvaděče vynikají v aplikacích, kde se tvorba kondenzátu mění v průběhu směny. Linky na sterilizaci potravin, které pracují v dávkách, stroje na barvení textilu s cyklickým ohřevem a chemické reaktory s kolísáním teploty, všechny těží z proporcionální odezvy plovákového lapače. Jak se zvyšuje průtok kondenzátu, plovák stoupá výše, otevírá ventil širší a úměrně zvyšuje výtok.
Absence pohyblivých měchů, bimetalických pásů nebo složitých pilotních systémů snižuje složitost výroby a prodlužuje životnost. Opravy v terénu často zahrnují pouze broušení sedla nebo renovaci plováku spíše než kompletní výměnu pasti. V zařízeních provozujících 50 nebo více pastí upřednostňuje údržba hromadného nákladu a kompatibilita dílů standardizaci mechanický odvaděč páry návrhy.
Na rozdíl od některých termostatických konstrukcí, které se při extrémních tlakových výkyvech zpomalují nebo nedokážou vybít, plovákové sifony udržují konzistentní provoz od 0,5 baru do 40 barů. Princip vztlaku je nezávislý na saturační teplotě, takže změny tlaku jsou transparentní pro funkci pasti.

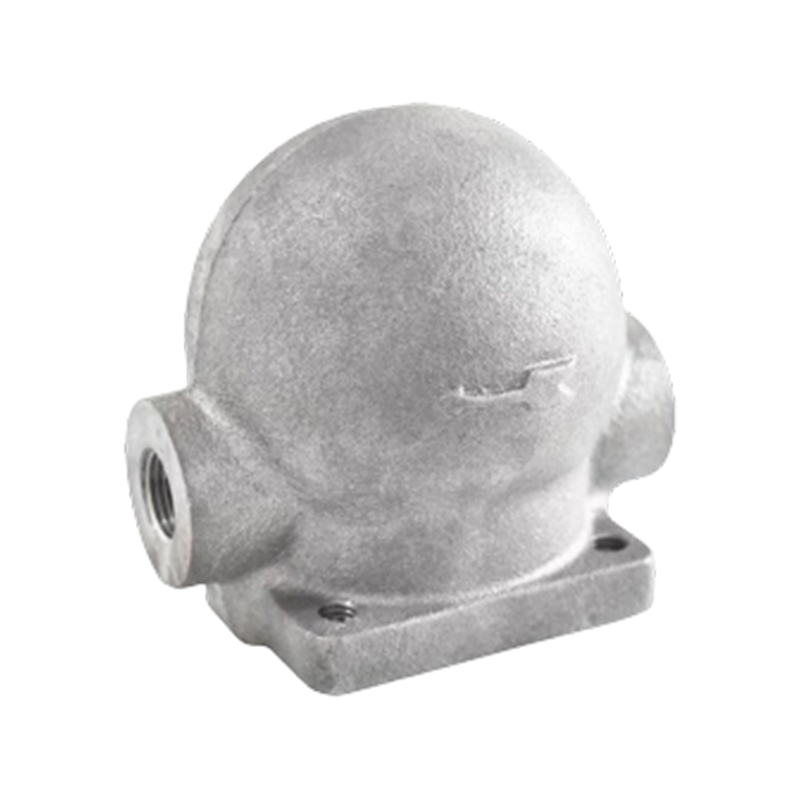

Většina těles pákových plovákových lapačů začíná jako železné odlitky vyráběné metodami lití do zeleného písku. Odlévání do písku umožňuje nákladově efektivní výrobu složitých geometrií včetně vnitřních průchodů a plovákových komor. Písková forma vzniká zhutněním speciálně upraveného písku kolem dřevěného nebo kovového vzoru. Roztavená litina se nalije při teplotě přibližně 1400 °C a nechá se vychladnout ve formě. Po ztuhnutí se odlitek vyklepne a začne se vyjímání hradlového žlabu.
Kvalitní procesy odlévání do písku zahrnují chemickou analýzu a mechanické testování vzorků odlévaných ze stejného tepla jako výrobní díly. Ověření pevnosti v tahu, mapování tvrdosti a metalografická kontrola zajišťují, že odlitek splňuje pevnostní specifikace a neobsahuje nadměrnou poréznost nebo vměstky, které by mohly způsobit úniky z pole.
Po odlití procházejí součásti přesným obráběním, aby se dokončila sedla ventilů, vrtané plovákové komory a vytvořily se otočné otvory v rámci úzkých tolerancí. Moderní obchody používají CNC stroje naprogramované tak, aby udržely průměry vrtání do ±0,05 mm a házení sedla na celkové indikované házení menší než 0,1 mm. Tyto tolerance jsou kritické; nadměrná vůle vede k vnějšímu prosakování, zatímco těsné spoje způsobují lepení během provozu.
Montáž zahrnuje vložení plováku, páky, pružin a kotouče ventilu do těla s pečlivou pozorností na orientaci součásti a předpětí pružiny. Hydrostatické testy při 1,5násobku jmenovitého pracovního tlaku potvrzují, že nedochází k žádným vnitřním netěsnostem a že sedlo ventilu spolehlivě těsní.
Výrobci obvykle navrhují a testují odvaděče tak, aby splňovaly mezinárodní normy, jako je ISO 6704 pro testování odvaděčů kondenzátu nebo směrnice PED pro vstup na evropský trh. Certifikace tlakového zařízení, materiálové certifikáty a dokumentace k hydrostatickým zkouškám doprovázejí každou zásilku odlučovače, aby umožnili technikům závodu ověřit vhodnost a ověřit bezpečnost systému.
Pákové plovákové odvaděče kondenzátu musí být instalovány v nejnižším bodě každého segmentu parního potrubí, aby bylo umožněno gravitační odvodnění. Horizontální parní potrubí svažující se směrem k odvaděči s minimálním sklonem 1:100 zajišťují, že kondenzát dosáhne vstupu odvaděče. Vertikální nebo téměř svislé stoupačky vyžadují pasti na základně; zvýšené odbočky potřebují sifony na koncových bodech, aby se zabránilo hromadění kondenzátu a vodním rázům.
Umístění izolačního ventilu před odvaděčem umožňuje údržbu bez odvzdušnění celého parního systému. Následující uzavírací ventil na zpětném potrubí poskytuje dodatečnou bezpečnost a umožňuje testování sifonu, aniž by došlo k narušení následného zařízení pro získávání kondenzátu.
Když se parní systém poprvé natlakuje, velké objemy vzduchu a chladného kondenzátu zaplaví parní potrubí. Lapač musí tento vzduch vytlačit, aby nedocházelo k vodním rázům a aby se pára dostala do procesního zařízení. U systémů bez termostatických prvků musí být ve vyšších místech instalovány ruční odvzdušňovací ventily nebo samostatné termostatické odvzdušňovací ventily, aby se usnadnilo spuštění. Po 15 až 30 minutách odvětrání byl vzduch obecně vyčištěn a zahájí se normální provoz odlučovače.
Týdenní vizuální kontrola kontroluje vnější úniky kolem víka ventilu nebo plovákové komory. Jakékoli viditelné kapání znamená vnitřní opotřebení vyžadující údržbu. Poslouchání neobvyklých zvuků stetoskopem odhalí zaseknuté plováky nebo selhávající pružiny. Měření teploty zpětného potrubí kondenzátu potvrzuje, že se sifon aktivně vybíjí; zpětné vedení by mělo být během normálního provozu na dotek znatelně teplé.
Po 10 000 až 15 000 hodinách provozu (obvykle 3 až 5 let) mohou nahromaděné korozní produkty nebo minerální usazeniny snížit výkon ventilu. Odstranění pasti a demontáž odhalí plovák, páku a kotouč ventilu. Lehkou erozi lze odstranit pečlivým lapováním sedla ventilu jemnou brusnou směsí. Silně zkorodované součásti jsou nahrazeny z výroby repasovanými nebo novými díly. Kompletní sady pro přestavbu obsahující všechny opotřebitelné položky jsou komerčně dostupné a výrazně snižují prostoje ve srovnání s úplnou výměnou pastí.
Po instalaci nebo přestavbě by měl být lapač izolován a jeho vypouštěcí potrubí vyvedeno do zkušební nádoby. Otevření izolačního ventilu umožňuje proudění kondenzátu po dobu 5 minut při kontrole nadměrného přenosu páry nebo vodních rázů. Odtok by měl být převážně teplý kondenzát s občasnými obláčky páry spíše než kontinuální proud páry. Pokud je pozorován nadměrný únik páry, sedlo ventilu může vyžadovat překrytí nebo může být odvaděč pro danou aplikaci předimenzovaný.
Pokud je ve zpětném potrubí kondenzátu tlak překračující absolutní hodnotu 0,5 bar, nemůže se sifon zcela otevřít, protože protitlak působí proti síle otevírání výtlačného ventilu. To způsobuje hromadění kondenzátu v parních potrubích a potenciální vodní rázy. Řešení: Nainstalujte paralelní zpětné potrubí se zpětným ventilem nebo snižte výškový rozdíl kondenzátu, abyste minimalizovali zpětný tlak.
Koroze nebo úlomky uvnitř plovákové komory mohou bránit hladkému pohybu plováku, což způsobí, že se odvaděč buď neotevře (odpad páry), nebo selže zavřít (záloha kondenzátu). Demontáž a vyčištění plovákové komory čerstvou párou nebo horkou vodou obvykle obnoví normální provoz. Prevence zahrnuje udržování systémové úpravy vody, aby se minimalizovala tvorba korozních produktů.
Nepřetržitý výstup páry z výstupu kondenzátu ukazuje na vadné těsnění sedla ventilu nebo poddimenzovaný sifon. Nejprve ověřte, zda je past správně dimenzována; je-li potvrzeno, past vyžaduje lapování sedla nebo úplnou přestavbu. Sedla s vážnými rýhami mohou vyžadovat výměnu kotouče ventilu a sedla.
Pokud se v parních potrubích hromadí kondenzát i přes chod odvaděče, může být otvor odvaděče částečně ucpaný sedimentem nebo může být omezeno vypouštěcí potrubí. Izolujte a vyjměte sifon pro čištění. Propláchněte výtlačné potrubí vysokotlakou vodou nebo párou, abyste odstranili případné ucpání. Síta instalovaná před lapačem mohou zabránit požití nečistot.
Malé netěsnosti kolem šroubů kapoty ukazují na vysoký vnitřní tlak na těsnění. Ověřte, zda je odvaděč správně nainstalován a funguje pod jmenovitým tlakem. Postupné utahování šroubů může obnovit těsnění, ale trvalé stékání vyžaduje výměnu těsnění a případně zploštění povrchu, pokud odlitek vykazuje poškození korozí.
Textilní závody spotřebovávají obrovské množství páry na zpracování tkanin, barvení a sušení. Každá nádoba na barvivo, výměník tepla a sušící válec generují významný kondenzát během 8hodinových směn. Plovákové odvaděče instalované paralelně na více linkách s vanou efektivně zvládají toto zatížení a reagují na změny v dávce bez nutnosti zásahu operátora. Schopnost odvaděčů propouštět kondenzát bez parního odpadu přímo snižuje náklady na energii v energeticky náročných textilních zařízeních.
Aplikace čisté páry ve farmaceutické výrobě vyžadují odvaděče vyrobené z materiálů kompatibilních s chemií kondenzátu voda-pro-injekce (WFI). Nerezové nebo speciálně potažené plovákové odlučovače odolávají korozi z téměř destilovaného kondenzátu. Spolehlivost plovákových lapačů a nízké nároky na údržbu je činí preferovanými pro zařízení podléhající požadavkům na validaci FDA a pravidelným auditům zařízení.
Reakce vyžadující přesnou regulaci teploty využívají výměníky tepla vyhřívané pláštěm nebo trubkou. Ty generují proměnlivé zatížení kondenzátu, protože průběh reakce mění potřebu tepla. Proporcionální odezva plovákových odvaděčů na změny objemu kondenzátu udržuje stabilnější procesní teploty ve srovnání s jednoduššími konstrukcemi s pevnou clonou.
Univerzity, nemocnice a průmyslové parky často využívají centrální parní elektrárny zásobující více budov. Odbočné potrubí sahá stovky metrů od kotelny. Více plovákových odvaděčů rozmístěných po síti efektivně řídí distribuovaný návrat kondenzátu a snižuje riziko ucpání potrubí nebo vodních rázů, které by mohly ohrozit provoz kritických zařízení.
Začněte výpočtem nebo měřením skutečné rychlosti tvorby kondenzátu. U výměníků tepla vynásobte průtok páry (ze spotřeby paliva nebo záznamů kotle) poklesem entalpie a vydělte latentním kondenzačním teplem. Pro procesní zařízení údaje výrobce obvykle specifikují množství kondenzátu. Dimenzujte odvaděč tak, aby zvládl 125 % špičkového průtoku kondenzátu, což umožňuje rezervu pro budoucí expanzi procesu nebo zvýšení zatížení.
Určete maximální pracovní tlak a teplotu, na kterou bude past působit. Vyberte sifon dimenzovaný alespoň na 1,5násobek maximálního provozního tlaku pro bezpečnostní rezervu. Ověřte, že materiály ventilů a těsnění jsou kompatibilní s chemií kondenzátu; korozivní nebo kontaminovaný kondenzát může vyžadovat modernizované materiály.
Vyhodnoťte dostupný prostor a možnosti orientace. Vertikální instalace vyhovuje většině aplikací, ale v případě omezeného prostoru může být nutné provést horizontální nebo úhlové konfigurace. Ověřte, že zpětný tlak ve zpětném potrubí nepřekročí 0,5 baru; je-li to nevyhnutelné, zvažte variantu odlučovače s vysokým protitlakem nebo s vyváženým tlakem.
Pokud je parní potrubí náchylné k vázání vzduchu nebo vyžaduje rychlé propláchnutí při spuštění, specifikujte kombinovaný odvaděč plováku a termostatu. Pro aplikace, kde není kritická manipulace se vzduchem, nabízí čistý plovákový odvaděč jednodušší provoz s nižšími náklady.
Posuďte vlastní mechanické dovednosti a dostupnost dílů. Organizace se zkušenými parními inženýry a kompletními strojními dílnami mohou preferovat odvaděče vyžadující pravidelnou přestavbu kvůli nižším investičním nákladům. Zařízení, která nemají prostředky na údržbu, by měla upřednostňovat jednodušší návrhy s delšími intervaly mezi údržbou.
Moderní průmyslové systémy stále častěji využívají senzory IoT pro vzdálené monitorování výkonu pasti. Snímače teploty, tlaku a diferenciálního průtoku detekují anomálie dříve, než dojde ke katastrofickým poruchám. Integrace se systémy automatizace budov umožňuje prediktivní plánování údržby založené na aktuálním stavu pasti spíše než na libovolných kalendářních intervalech.
Vývoj nových korozivzdorných slitin a kompozitních materiálů slibuje delší životnost a nižší nároky na údržbu v drsném prostředí. Výzkum samoopravných elastomerových těsnění může prodloužit životnost těsnění ventilů, zatímco sedla s keramickým povlakem by mohla dramaticky zlepšit odolnost proti erozi ve vysokotlakých aplikacích.
Budoucí návrhy odvaděčů budou upřednostňovat nulové vnější úniky, těsné uzavření pro eliminaci ztrát páry a optimalizované průtokové cesty pro minimalizaci turbulentní eroze. Vylepšené konstrukce plovákové komory mohou zlepšit dobu odezvy, snížit zálohování kondenzátu a související vodní rázy v expandujících parních systémech.
Průmyslové trendy směrem k modulárním, vyměnitelným součástem slibují snížení složitosti zásob a rychlejší opravy v terénu. Standardizované vzory šroubů, velikosti připojení a ovládací rozhraní zjednoduší integraci do platforem automatizace závodů nové generace.
Standardní pákové plovákové odvaděče jsou dimenzovány do 25 barů pro litinová tělesa a do 40 barů pro konstrukce z uhlíkové oceli nebo tvárné litiny. Existují specializované vysokotlaké konstrukce pro aplikace přesahující 40 barů, i když při extrémních tlacích jsou často upřednostňovány odvaděče s obrácenými kbelíky kvůli jejich vlastní stabilitě tlaku.
Řádně udržované pákové plovákové lapače fungují spolehlivě po dobu 15 až 20 let v typických průmyslových podmínkách. Pravidelné čištění a lapování sedel ventilů v 5letých intervalech může prodloužit životnost na více než 25 let. Porucha je obvykle postupná ztráta těsnícího výkonu spíše než náhlé poškození, což poskytuje čas na plánovanou výměnu.
Ano, to je klíčová výhoda oproti konstrukcím s pevným otvorem. Plovák reaguje proporcionálně na jakoukoli hladinu kondenzátu, takže odvaděč zvládne zátěž v rozsahu od 10 % do 100 % své jmenovité kapacity bez plýtvání párou nebo problémů se zálohováním. Díky tomu jsou plovákové odvaděče ideální pro dávkové procesy s vysoce variabilní spotřebou páry.
Vodní ráz je způsoben tím, že se kondenzát hromadí v parních potrubích rychleji, než jej dokáže odvaděč vypustit, a vytváří pohybující se špalek studené vody zasažený proudem páry. Správné dimenzování sifonu, přiměřený sklon potrubí a správné umístění sifonu v nejnižších bodech vedení zabraňují vodním rázům. Přidání zábleskové nádrže za lapač může absorbovat rázové vlny.
Ne. Plovákové odvaděče jsou určeny pouze pro sytou páru. Přehřátá pára produkuje velmi málo kondenzátu, dokud se výrazně neochladí. Termostatické sifony nebo bimetalové konstrukce jsou vhodnější pro aplikace využívající přehřátou páru, protože snímají teplotu spíše než hladinu kapaliny.
Mezi pozorovatelné příznaky patří vnější netěsnost, neobvykle hlasité provozní zvuky, vyfukování páry z výtlačného potrubí nebo teplota vratného potrubí, která je chladná namísto teplé. Rutinní kontroly každé 3 až 6 měsíců zachycují problémy brzy. Páska citlivá na teplotu aplikovaná na výtlačné potrubí poskytuje rychlou vizuální indikaci výkonu lapače.
Čistý plovákový lapač využívá vztlak ke snímání hladiny kondenzátu a nemůže odvětrat vzduch při saturační teplotě. Kombinace plováku a termostatu přidává termostatickou kapsli, která se otevírá nezávisle, když se kondenzát ochladí, a umožňuje tak unikání vzduchu během spouštění. Plovákové termostatické sifony jsou všestrannější, ale o něco složitější.
Ano, mnoho výrobců nabízí horizontální nebo úhlové konfigurace. Plováková komora však musí uvnitř udržovat jasnou vertikální orientaci, aby gravitace mohla vytlačit plovák, když hladina kondenzátu stoupá. Čistě obrácené horizontální instalace (s plovákovou komorou otočenou o 90 stupňů) nefungují a je třeba se jim vyhnout.
Tělesa z nerezové oceli s nerezovými součástmi ventilů nabízejí maximální odolnost proti korozi a jsou doporučeny pro farmaceutické, potravinářské nebo chemické aplikace, kde může být pH kondenzátu abnormální. Lapače z uhlíkové oceli s ochrannými povlaky poskytují cenově výhodné přechodné řešení pro mírně korozivní prostředí.
Tovární hydrostatické testy natlakují tělo odvaděče vodou na 1,5 násobek jeho jmenovitého pracovního tlaku, přičemž se kontroluje, zda ze švů nebo spojů nevytéká viditelně. Funkční testy zahrnují připouštění páry a měření vypouštění kondenzátu, aby se ověřilo, že se ventil otevře při projektované hladině kondenzátu. Tyto testy ověřují připravenost pasti pro nasazení v terénu.
